Produktblad

Produktblad med produktbild och utan prisinformation

BIM-3D (.3ds/.jpg/.max/.dwg/.gsm/.rfa)

Produktbild

Avsedd för installation med våra Triomontfixturer. Monteras på bultar dikt mot vägg. Brickor, packningar och muttrar (M12) medföljer, men inte bultar (medföljer Triomontfixturen). Bultutsprång från färdig vägg ska vara 60 ± 2 mm. Se medföljande installationsanvisning för respektive wc-stol. Enligt AMA bör sitthöjden vara 450 mm vilket motsvarar ett c-c mått mellan befintligt golv och centrum avlopp på 270 mm.

Monteringsanvisningar

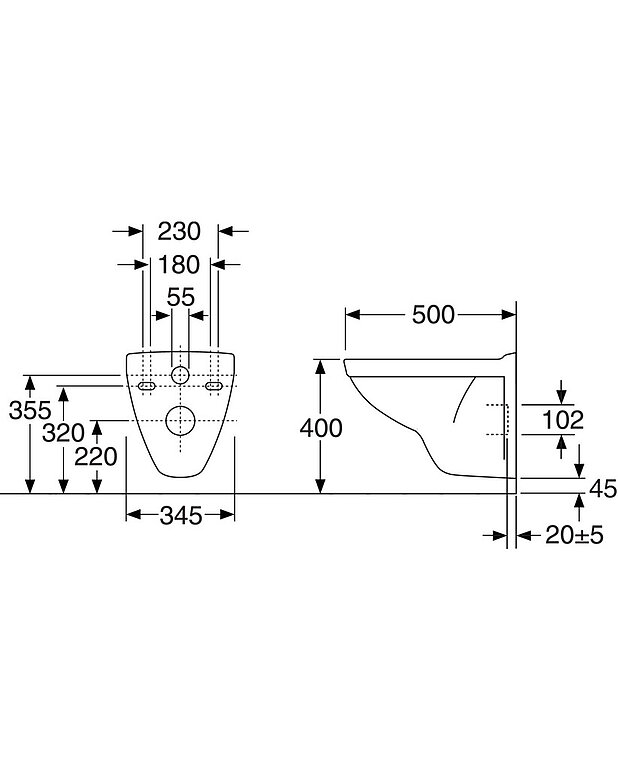

Måttskiss

• Produkten följer AMA-rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktionCE-godkänd

• Djup - 520 mm
• Längd - 420 mm
• Bredd - 410 mm

• Väggmontagesats
